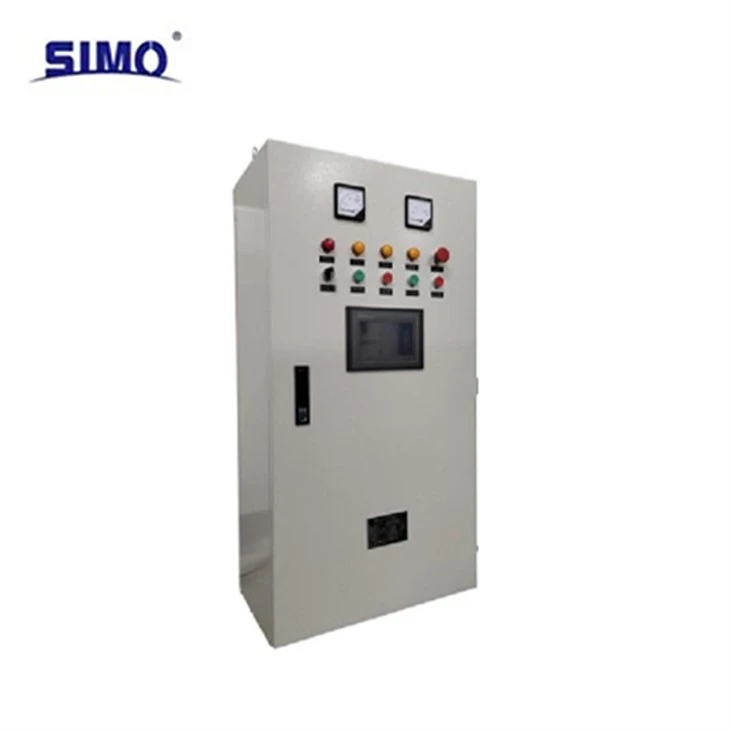

O gabinete de controle do conversor de frequência XMFC - é um gabinete de controle de motor integrado equipado com um conversor de frequência da série XMFC, um disjuntor principal e, se necessário, um reator. Ele combina funções de controle de velocidade, proteção elétrica e comunicação industrial em uma solução de gabinete.
Contando com os muitos anos de experiência da Xi'an Simo Motor na fabricação de motores elétricos e equipamentos elétricos industriais, o gabinete de controle XMFC fornece soluções confiáveis para controlar motores elétricos em mineração, metalurgia, petroquímica, tratamento de água e diversas fábricas.
Principais recursos
Suporta controle de motores elétricos de 1,5 kW a 450 kW.
Suporta modos de controle V/F, SVC (Sensorless Vector Control) e G/P para controle de velocidade flexível.
O disjuntor integrado e o reator adicional aumentam o nível de proteção do sistema.
Compatível com protocolos de comunicação industrial MODBUS, EtherCAT, CANopen e Profibus-DP.
O resfriamento por ar forçado garante uma operação estável durante operações de longo prazo.
Componentes Principais
O gabinete de controle do conversor de frequência XMFC integra os principais componentes elétricos para controle seguro e conveniente do motor.
|
Componente |
Função |
|
Conversor de frequência XMFC |
Regulação de velocidade de motores CA trifásicos |
|
Disjuntor principal |
Corte de energia e proteção contra sobrecorrente |
|
Reator (opcional) |
Reduza a interferência harmônica e aumente a estabilidade da rede |
|
Interface de comunicação |
Conexão a sistemas de automação industrial |
|
Sistema de refrigeração |
Resfriamento por ar forçado para operação contínua |
Especificações
|
Parâmetro |
Característica |
|
Nome do produto |
Gabinete de controle do conversor de frequência XMFC |
|
Tipo de produto |
Gabinete de controle do conversor de frequência/gabinete de controle do inversor |
|
Faixa de potência |
1,5–450 kW |
|
Tensão de entrada |
380–480 V CA (-15% ~ +10%) |
|
Modos de controle |
V/F, controle vetorial sem sensor (SVC), G/P |
|
Método de resfriamento |
Resfriamento por ar forçado |
|
Sistema de alimentação |
Rede trifásica de quatro fios |
|
Protocolos de comunicação |
MODBUS, EtherCAT, CANopen, Profibus-DP |
|
Interfaces de extensão |
E/S, CANopen, Profibus-DP, EtherCAT |
|
Grau de proteção |
IP30 (padrão), IP54/IP55 - mediante solicitação para salas empoeiradas e instalações externas |
|
Temperatura operacional |
-20 graus ~ +42 graus |
|
Altura de instalação |
Menor ou igual a 2.000 m |
|
termos de uso |
Sem gases inflamáveis, gases corrosivos, poeira condutiva, fortes vibrações ou cargas de choque |
Aplicativos
Mineração -controle de motores elétricos de transportadores, bombas e equipamentos de ventilação.
Metalurgia -controle de drives industriais, ventiladores e equipamentos de produção.
Indústria de petróleo e gás -controle de bombas, compressores e acionamentos elétricos auxiliares.
Estações de tratamento -controle estável de bombas e sistemas de circulação de água.
Fabricação -linhas de produção, equipamentos industriais e sistemas de automação.
Recomendações para seleção
|
Faixa de potência |
Aplicações Típicas |
|
1,5–22 kW |
Pequenas bombas, ventiladores, equipamentos auxiliares |
|
22–132 kW |
Equipamentos industriais e linhas de produção |
|
132–450 kW |
Unidades pesadas, equipamentos de mineração e processamento |
Produção individual de gabinetes de controle de conversores de frequência
Oferecemos soluções customizadas de acordo com as necessidades de um projeto específico.
As opções de personalização incluem:
• Dimensões e design do gabinete
• Configuração de componentes elétricos
• Seleção de disjuntores
• Configuração do reator
• Módulos de comunicação
• Terminais de controle
• Direção de entrada do cabo
• Circuitos elétricos de acordo com a necessidade do cliente
Nossa equipe de engenharia oferece suporte na seleção de equipamentos, coordenação de circuitos elétricos e desenvolvimento de soluções customizadas para projetos.
Testes em nossa fábrica
Cada gabinete de controle do conversor de frequência XMFC passa por testes abrangentes antes do envio.
Os testes incluem:
• Verificando conexões elétricas
• Medição de resistência de isolamento
• Verificação das funções de controle
• Verificação de interfaces de comunicação
• Verificação da funcionalidade do equipamento
De acordo com os requisitos do projeto, são fornecidos relatórios de testes e documentação técnica.
Certificação e sistema de gestão da qualidade
A Xi'an Simo Motor Company realiza a produção de acordo com o atual sistema de gestão de qualidade.
Certificações e conformidade disponíveis:
• Sistema de gestão da qualidade ISO 9001
• Laboratório credenciado pelo CNAS
• Conformidade com os requisitos da EAC (União Econômica da Eurásia) e GOST
• Certificados CE e CCC
Estes certificados garantem a conformidade com os requisitos de projetos industriais internacionais, incluindo a Rússia e os países da CEI.
Apoio a projetos de exportação
Para clientes estrangeiros, oferecemos suporte técnico e de serviços, incluindo:
- Diagramas elétricos
- Manuais de operação
- Instruções de instalação
- Consultas técnicas
- Suporte técnico remoto
perguntas frequentes
P: Quais motores este gabinete pode controlar?
R: O gabinete é projetado para controlar motores elétricos assíncronos trifásicos usados em bombas, ventiladores, compressores, transportadores e outros equipamentos industriais.
P: Qual é a potência máxima do gabinete de controle XMFC?
R: A faixa de potência suportada é de 1,5 kW a 450 kW.
P: Posso fazer um gabinete personalizado?
R: Sim. O design do gabinete, os componentes elétricos, as funções de comunicação e os requisitos do sistema de controle podem ser adaptados para atender aos requisitos do projeto.
P: O gabinete é adequado para projetos industriais na Rússia e nos países da CEI?
R: Sim. O gabinete de controle é adequado para instalações industriais na Rússia e nos países da CEI, incluindo empresas de mineração, metalurgia, energia e engenharia mecânica.
